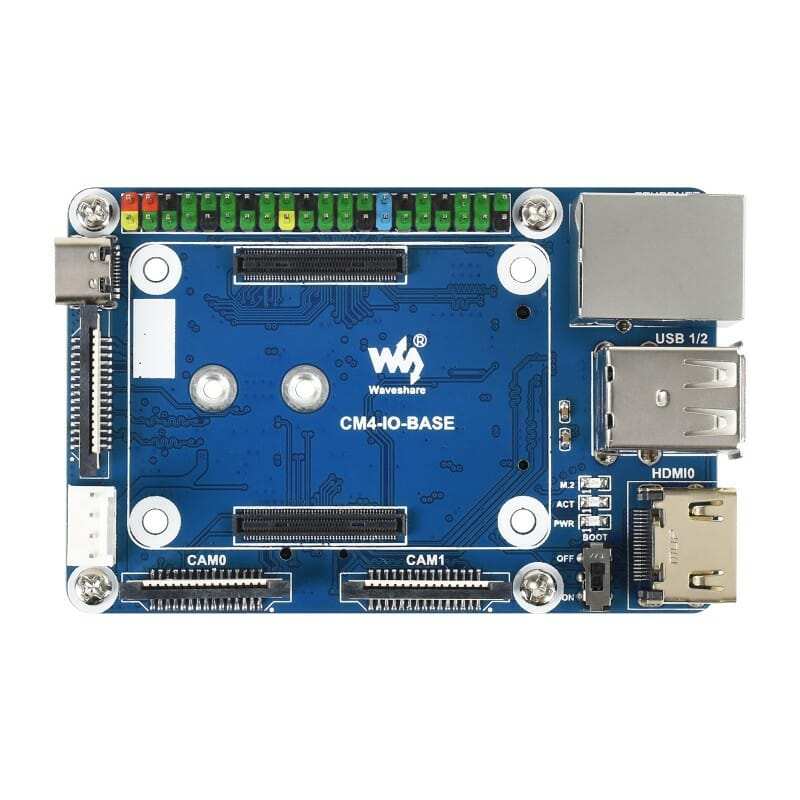

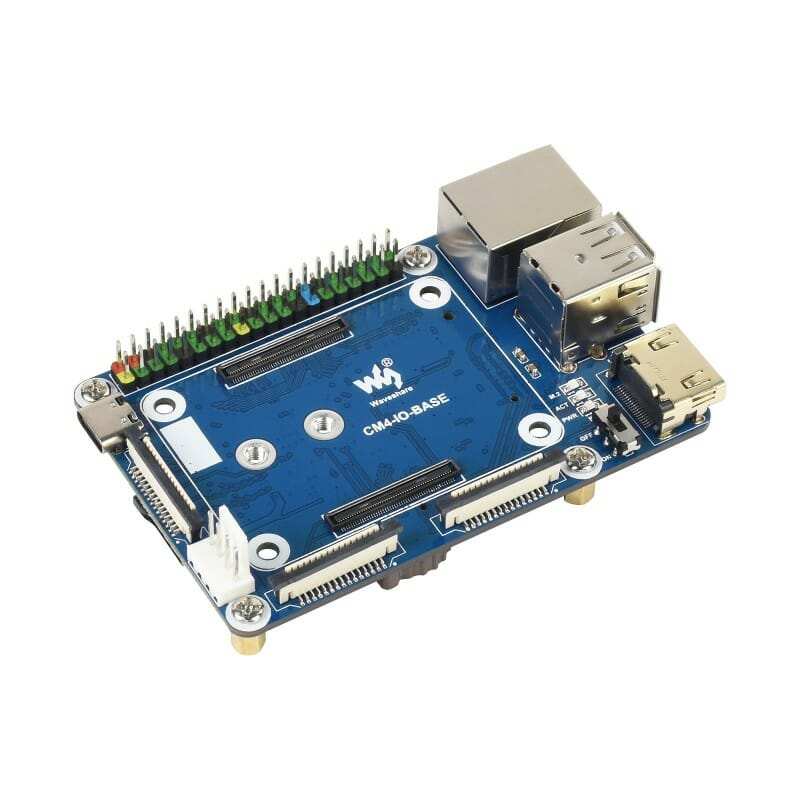

Mini Base Board (B) Projektuar për Raspberry Pi Compute Module 4

Mini Pllakë Bazë për Compute Module 4.

E përshtatshme për vlerësimin e Raspberry Pi CM4 ose për t'u integruar në produkte përfundimtare.

Përfshin lidhës të shumtë në pllakë, duke përfshirë: CSI/DSI/RTC/FAN/HDMI/USB/RJ45 Gigabit Ethernet/Fole për Micro SD Card/Fole M.2.

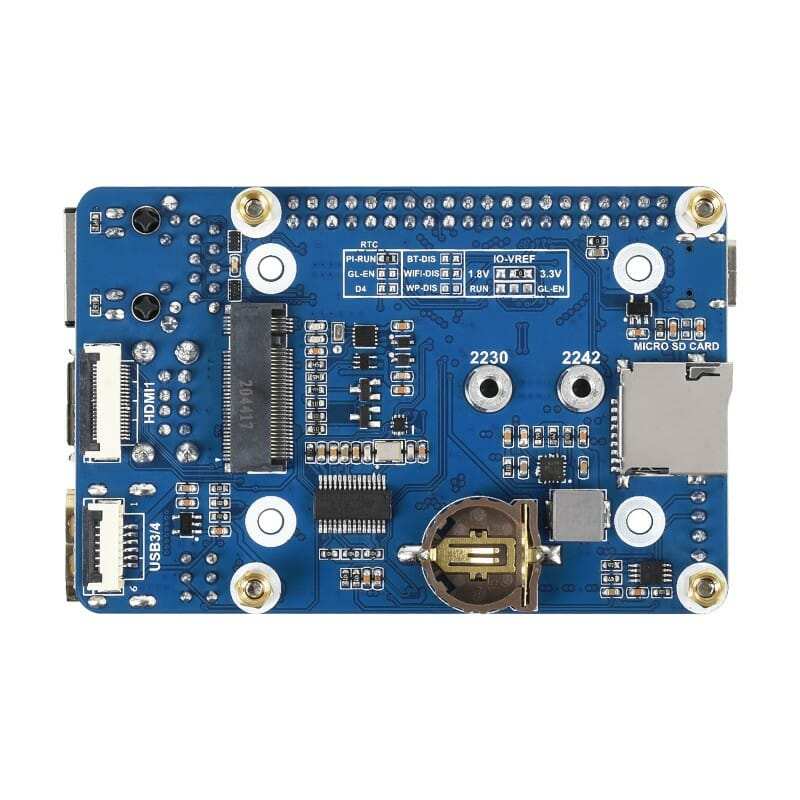

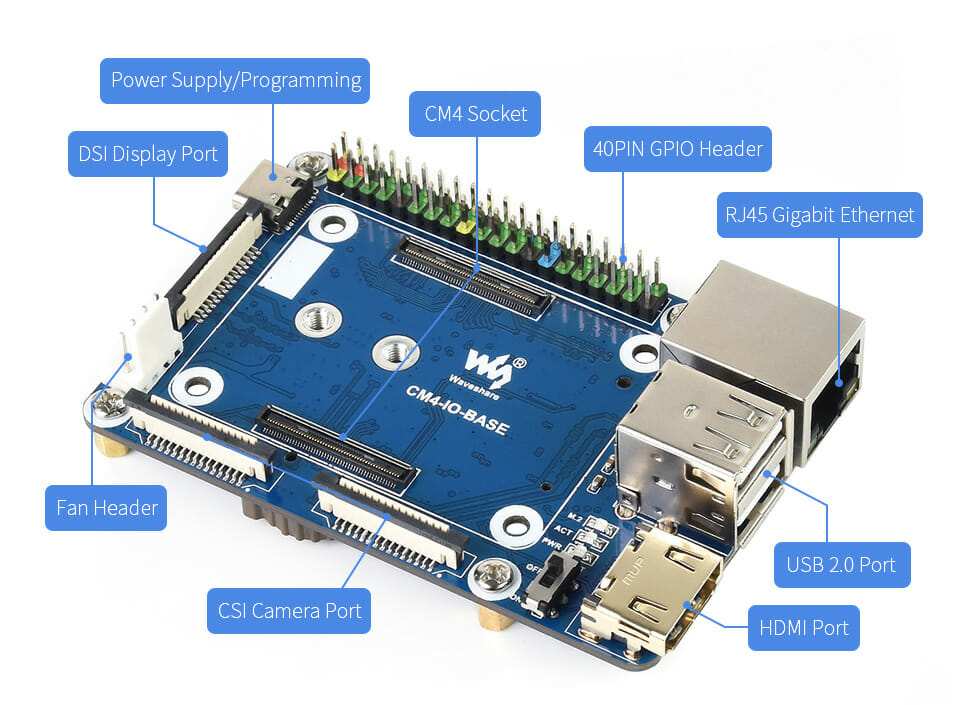

Çfarë ka në pllakë:

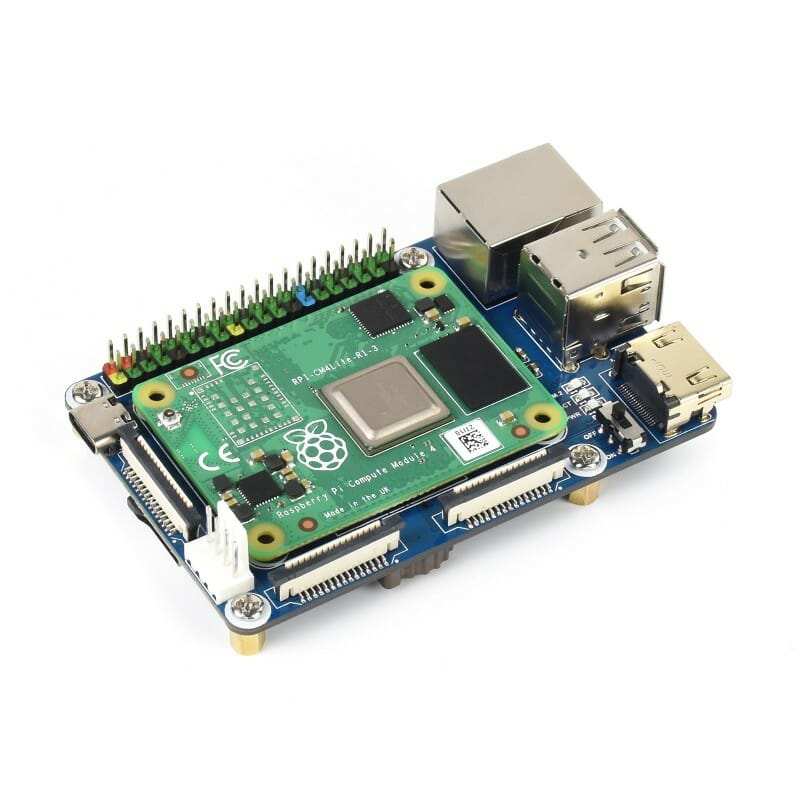

1. Foleja CM4 e përshtatshme për të gjitha variantet e Compute Module 4
2. Hyrja e energjisë/Programimi Furnizimi me energji 5V/2.5A, ose përdoret për shkrimin e eMMC
3. DISP Portë ekrani MIPI DSI
4. FAN për lidhjen e ventilatorit ftohës, lejon rregullimin dhe matjen e shpejtësisë
5. CAM 2x portë kamere MIPI CSI
6. Lidhës HDMI0 Portë HDMI0, mbështet dalje 4K 30fps
7. Portat USB 2.0 2x porta USB 2.0, për lidhjen e llojeve të ndryshme të pajisjeve USB
8. Lidhës Gigabit Ethernet Lidhës Gigabit Ethernet RJ45, me mbështetje për rrjetin 10 / 100 / 1000M
9. Treguesi M.2 tregon statusin e funksionimit të ndërfaqes M.2
10. Treguesi ACT tregon statusin e funksionimit të Raspberry Pi
11. Treguesi PWR tregon statusin e furnizimit me energji të Raspberry Pi
12. Përzgjedhja BOOT ON: CM4 do të niset nga ndërfaqja USB-C OFF: CM4 do të niset nga eMMC ose Micro SD card

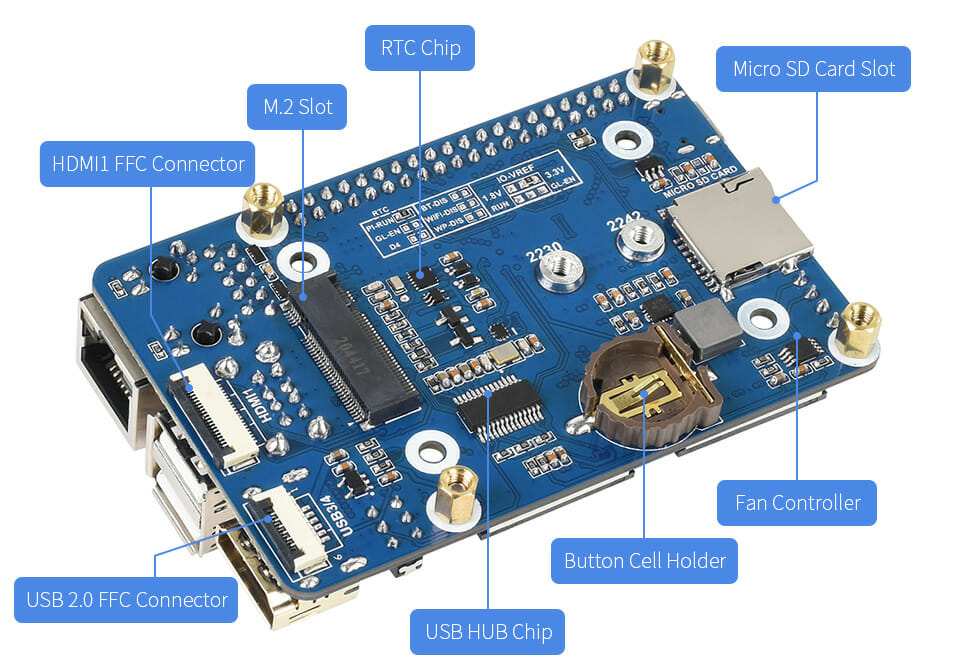

13. Koka 40PIN GPIO
14. Foleja për Micro SD card për lidhjen e një Micro SD card me imazh të para-shkruar (vetëm për variantin Lite)
15. Lidhës HDMI1 FFC Portë HDMI1, mbështet dalje 4K 30fps
16. Lidhës USB 2.0 FFC mund të lidhet përmes një përshtatësi
17. FE1.1S Çipi USB HUB, zgjeron një portë USB në 4x porta
18. Foleja M.2 mbështet lloje të ndryshme të NVME SSD, ose module komunikimi me ndërfaqe PCIE M.2 KEY-M
19. Çipi RTC lejon funksione të lidhura me RTC si zgjimi, mbyllja, rinisja e të tjera
20. Përzgjedhja e ndërprerjes RTC PI-RUN: Rinisja e CM4 në rast ndërprerjeje RTC GN-EN: Mbyllja e CM4 në rast ndërprerjeje RTC D4: Kunji D4 aktivizohet në rast ndërprerjeje RTC
21. EMC2301 kontrolluesi i ventilatorit, për rregullimin / matjen e shpejtësisë
22. Mbajtësi i baterisë RTC mbështet bateri buton CR1220

Përmbajtja e paketës:

1. CM4-IO-BASE-A x1
2. Vidë montimi për SSD x1
