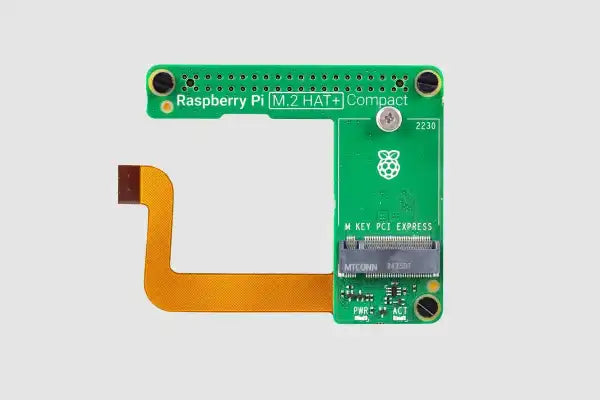

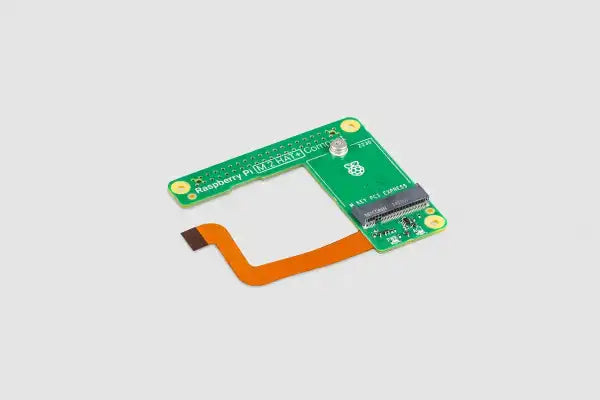

Raspberry Pi M.2 HAT+ Compact

Ndërfaqja PCI Express 2.0 me një korsi e Raspberry Pi 5 është e ekspozuar në një lidhës FPC 16-pin, 0.5 mm; M.2 HAT+ M Key, si në variantin standard ashtu edhe në atë kompakt, është një pllakë përshtatëse mekanike që konverton këtë lidhës në një nëngrup të standardit M.2. Ai mbështet pajisjet që kanë lidhësin e skajit M.2 M key, në formatet 2230 (variantet standard dhe kompakt) dhe 2242 (vetëm varianti standard). Është në gjendje të furnizojë deri në 3A për pajisjet M.2 të lidhura.

Raspberry Pi M.2 HAT+ përputhet me specifikimin Raspberry Pi HAT+ dhe zbulohet automatikisht nga softueri/firmware-i më i fundit i Raspberry Pi. Ai vjen me një kokë grumbullimi 16 mm dhe distancatorë me fileto, kështu që mund të montohet në një Raspberry Pi 5 me Raspberry Pi Active Cooler të instaluar.

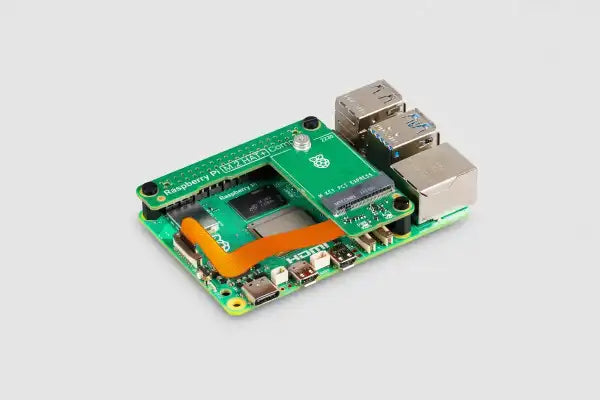

Raspberry Pi M.2 HAT+ Compact është projektuar për t'u përdorur me kutinë Raspberry Pi për Raspberry Pi 5. Forma kompakte ju mundëson të lidhni periferikë M.2 M key me formën 2230 me Raspberry Pi 5, duke lënë hapësirë për ventilatorin e integruar të ftohjes së kutisë.

Specifikimet

Mbështet ndërfaqen PCIe 2.0 me një korsi (shpejtësia maksimale e transferimit 500 MB/s)

Mbështet pajisjet që përdorin lidhësin e skajit M.2 M key

Mbështet formatet:

• M.2 HAT+ Standard: 2230, 2242
• M.2 HAT+ Compact: vetëm 2230

I aftë të furnizojë deri në 3A për pajisjet M.2 të lidhura

Përfshin LED për energjinë dhe aktivitetin

Përputhet me specifikimin Raspberry Pi HAT+

Vjen me kabllo fjongo, kokë grumbullimi 16 mm (vetëm për M.2 HAT+), distancatorë me fileto dhe vida, si dhe vidë me thumba me fllanxhë të dyfishtë për të siguruar dhe mbështetur periferikun M.2
