Raspberry Pi M.2 HAT+

Raspberry Pi M.2 HAT+ vam omogućava da povežete M.2 periferije kao što su NVMe diskovi i AI akceleratori na PCIe 2.0 interfejs Raspberry Pi 5 računara, podržavajući brz (do 500 MB/s) prenos podataka ka i sa NVMe diskova i drugih PCIe dodataka.

Pregled

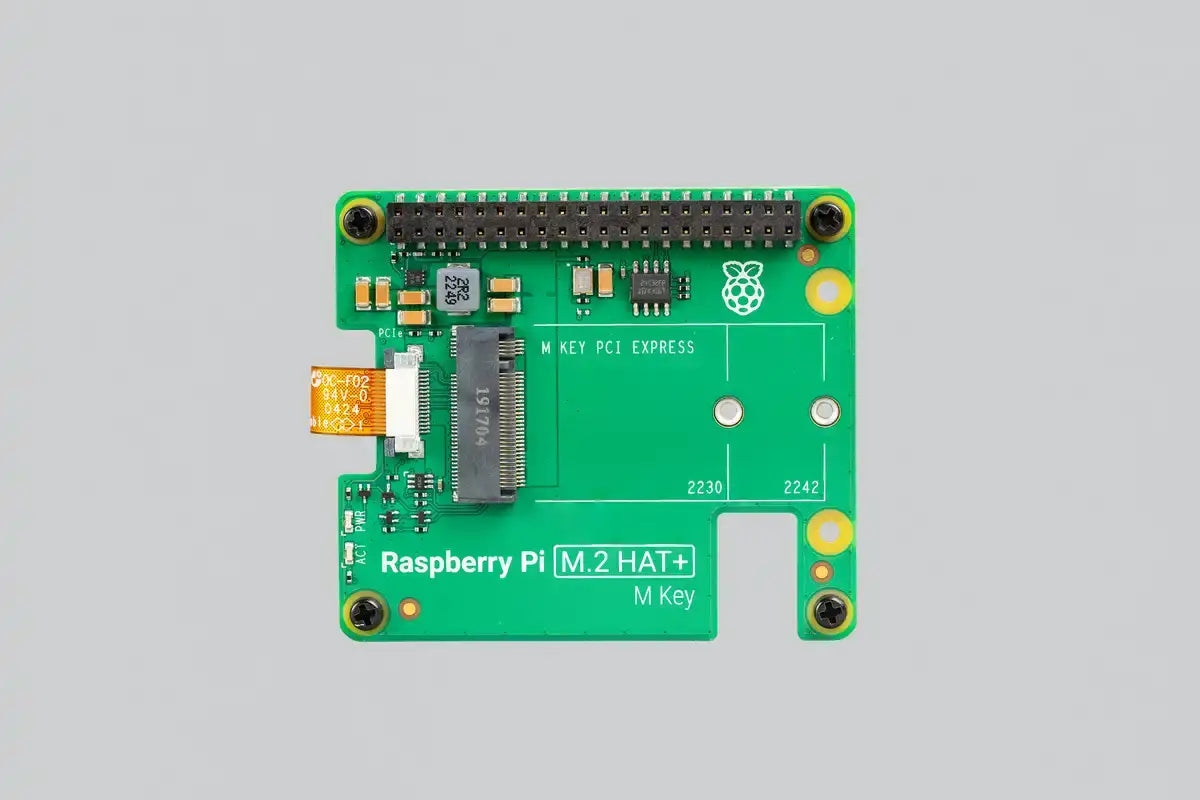

Jednostruki PCI Express 2.0 interfejs Raspberry Pi 5 računara je dostupan preko 16-pinskog FPC konektora sa korakom od 0,5 mm; M.2 HAT+ M Key je mehanička adapterska ploča koja konvertuje ovaj konektor u podskup M.2 standarda. Podržava uređaje koji imaju M.2 M key ivice konektora, u formatima 2230 i 2242. Sposoban je da napaja povezane M.2 uređaje sa strujom do 3A.

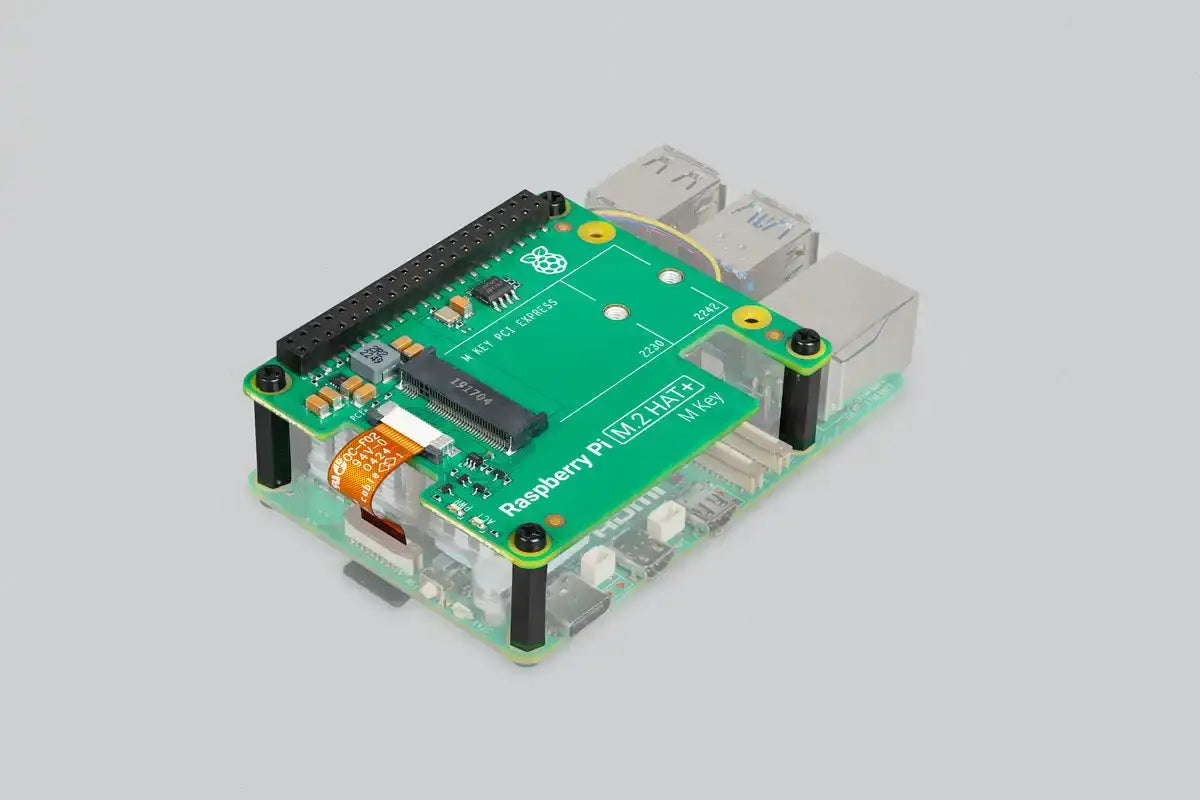

Raspberry Pi M.2 HAT+ je usklađen sa Raspberry Pi HAT+ specifikacijom i najnoviji Raspberry Pi softver/firmver ga automatski detektuje. Isporučuje se sa 16-milimetarskim naslaganim zaglavljem (stacking header) i navojnim odstojnicima, tako da se može montirati na Raspberry Pi 5 sa postavljenim Raspberry Pi aktivnim hladnjakom.

Dokumenti

• Kratak opis proizvoda Raspberry Pi M.2 HAT+
• Uputstva za montažu Raspberry Pi M.2 HAT+
• Šeme Raspberry Pi M.2 HAT+

Izjava o zastarelosti

Raspberry Pi M.2 HAT+ će ostati u proizvodnji najmanje do januara 2032. godine
